Кондензаторски орман ниског напона

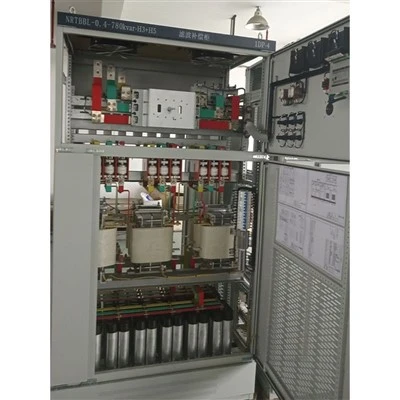

Кондензаторски орман ниског напона За пројекат је капацитет трансформатора КВА, а на бочној страни нисконапонске магистрале трансформатора уграђен је комплет нисконапонског динамичког компензационог ормана. Компензациони уређај има укупан инсталисани капацитет од 320квар, који се састоји од ормара кондензатора 320квар. Шема је дизајнирана да инсталира ЗРТББДЛ нисконапонску динамичку компензацију реактивне снаге комплетне опреме на 0,4кВ магистралу, која може решити проблем компензације реактивне снаге потискивања хармоника више од 5 пута како би се обезбедио сигуран рад опреме и може ефикасно прате и компензују реактивну снагу система. Брза брзина одзива, опремљен са 7% реактором, за потискивање више од 5 хармоника како би се осигурао сигуран рад кондензатора.

Опште техничке спецификације нисконапонских уређаја за компензацију реактивне снаге ГБ/Т15576-2008

Нисконапонски уређај за локалну компензацију реактивне снаге ЈБ/Т7115-2011

Технички услови компензације реактивне снаге; ЈБ/Т9663-2013 „Контролер аутоматске компензације реактивне снаге ниског напона“

Гб ГБ1028 струјни трансформатор

Гб ГБ16847 технички захтеви за прелазне карактеристике струјних трансформатора за заштиту

Гб ЈБ/Т5356 Водич за тестирање струјног трансформатора

Гб гб11032-2010 „АЦ одводник метал-оксида без зазора“

ГБ/Т 15291-2015 „Полупроводнички уређаји -- Део 6 тиристори“

Сценарио

• Разред напона 400В;
• Капацитет трансформатора ***КВА;
• Укупни инсталисани капацитет кондензатора 320квар;

Одређивање компензационог капацитета:

Према захтевима, инсталисани компензациони капацитет комплетног уређаја за нисконапонску динамичку компензацију реактивне снаге (ЗРТББДЛ) је:

КЦ=КВар

У подешавању сваке гране кондензатора, основни таласни капацитет који се може емитовати се разматра свеобухватно и усваја се оптимална конфигурација. На називни напон кондензатора утичу следећи аспекти:

Статички ниво напона магистрале 0.4кВ;

• Напон на оба краја кондензатора се повећава повезивањем реактора;
• Осцилације напона повећавају напон на оба краја кондензатора.
• Називни напон огранка кондензатора је 0.48кВ.

Користећи однос између излазног капацитета и инсталационог капацитета, инсталациони капацитет уређаја се може добити по следећој формули:

- Инсталациони капацитет (Квар)

- Излазни капацитет (Квар)

{{0}} Називни напон система 0,4 (кВ)

{{0}}Ограничење напона компензационе кондензаторске банке 0,48 (кВ)

Стопа реактансе серијског реактора је 7%, отпоран на више од 5 хармоника;

• Надморска висина: не више од 2000 метара
• Максимална месечна просечна релативна влажност: 95%
• Максимална температура околине: +45 степен
• Минимална температура околине: -25 степен
• Просечна максимална температура у 24 сата најтоплијег месеца: +30 степен
• Загађење: ИП30
